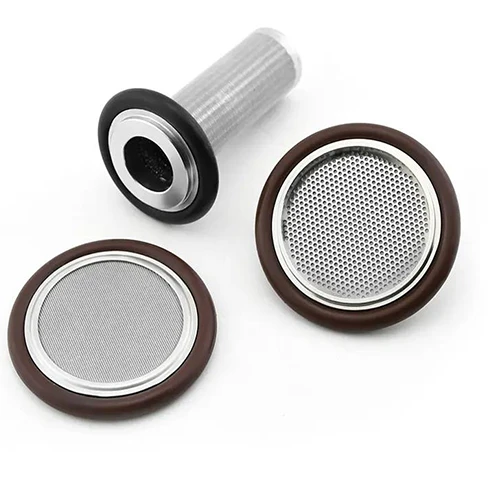

ApaCincin Pemusatan Dengan Filter Halus
Cincin Pemusatan dengan Filter Halus merupakan komponen penting dalam sistem vakum yang digunakan dalam berbagai aplikasi, termasuk manufaktur semikonduktor, spektrometri massa, dan simulasi ruang. Komponen ini memastikan segel kedap bocor dan menyaring kotoran untuk menjaga kemurnian ruang hampa. Centering Ring mendapatkan popularitas karena membantu meningkatkan produktivitas dan mengurangi biaya pemeliharaan.
Komposisi struktural
Cincin Pemusatan dengan Filter Halus terdiri dari beberapa bagian, termasuk cincin pemusatan, filter wire mesh, segel elastomer, dan perangkat keras. Filter wire mesh adalah bagian paling penting dari komponen karena membantu menyaring kotoran dari ruang hampa, seperti debu, minyak, dan uap air. Filter wire mesh terbuat dari kabel baja tahan karat yang dijalin menjadi satu membentuk jaring halus yang memungkinkan udara mengalir bebas sekaligus memerangkap kotoran. Cincin tengah berfungsi sebagai konektor yang menyatukan flensa sistem vakum, sehingga memastikan segel kedap bocor. Cincin tengah terbuat dari logam, dan memiliki alur dengan segel elastomer yang dikompres untuk membuat segel ketika komponen dirakit dengan flensa.
Fitur
Hal istimewa tentang cincin pemusatan filter halus adalah ia menggabungkan fungsi cincin pemusatan dan filter halus, memberikan tingkat filtrasi lebih tinggi dan kemampuan untuk mendistribusikan cairan/gas secara merata. Berikut beberapa fitur khususnya:
- Desain Cincin Terpusat: Desain cincin terpusat memungkinkan filter ditempatkan secara akurat di tengah pipa atau wadah. Instalasi terpusat ini membantu memastikan cairan atau gas mengalir secara merata melalui filter, mencegah cairan atau gas melewati filter.
- Filter halus: Cincin tengah dengan filter halus dilengkapi dengan filter halus, yang biasanya terbuat dari bahan jaring mikro atau serat efisiensi tinggi. Ini menangkap partikel dan partikel berukuran lebih kecil, memberikan tingkat filtrasi yang lebih tinggi.
- Persyaratan Kemurnian Tinggi: Cincin Pemusatan Dengan Filter Halus sering digunakan dalam aplikasi yang memerlukan kemurnian tinggi partikel kecil dan kontaminan dalam cairan atau gas. Ini dapat secara efektif menghilangkan partikel tersuspensi, kotoran padat, mikroorganisme, dll. untuk memastikan kemurnian cairan atau gas.
- Aplikasi luas: Peralatan ini banyak digunakan di berbagai bidang seperti penanganan cairan, pemurnian gas, penelitian laboratorium, dan produksi industri. Ini dapat digunakan dalam berbagai aplikasi seperti pengolahan air, filtrasi kimia, analisis gas, pemurnian sampel laboratorium, dan banyak lagi.
prinsip bekerja
Filter halus Centering Ring With Fine Filter biasanya terbuat dari mesh filter mikropori atau bahan fiber, dan prinsip kerjanya adalah menghilangkan partikel dan partikel dari cairan atau gas melalui penghalang fisik. Berikut cara kerja filter halus:
1. Menangkap partikel: Jaring filter mikro atau bahan serat dari filter halus memiliki ukuran pori atau serat halus yang sangat kecil. Pori-pori atau serat-serat kecil ini dapat menangkap partikel dan partikel dalam cairan atau gas. Saat cairan atau gas melewati filter, partikel terhalang dan ditangkap oleh jaring atau bahan berserat.
2. Efek penyaringan: Ukuran pori dari filter mikropori atau bahan serat biasanya dipilih sesuai dengan persyaratan aplikasi, dan kisaran ukuran partikel yang diizinkan lewat dapat dikontrol sesuai kebutuhan. Partikel yang lebih kecil terhalang oleh filter atau bahan serat, sedangkan molekul cairan atau gas yang lebih besar dapat melewati pori-pori atau ruang antar serat.
3. Filtrasi permukaan dan filtrasi kedalaman: Filter halus dapat mengadopsi prinsip kerja filtrasi permukaan dan filtrasi kedalaman. Dalam filtrasi permukaan, partikel terperangkap langsung pada permukaan filter. Dalam filtrasi mendalam, partikel dapat melewati pori-pori bahan filter atau serat dan secara bertahap mengendap di lapisan bahan yang lebih dalam.
Skenario aplikasi umum
Cincin pemusatan dengan filter halus digunakan secara luas dalam teknologi vakum. Berikut beberapa penerapannya:
1. Pengolahan cairan: Di bidang pengolahan cairan, Cincin Pemusatan digunakan untuk menghilangkan partikel tersuspensi, kotoran padat, dan mikroorganisme. Ini biasanya digunakan dalam sistem pengolahan air, produksi makanan dan minuman, industri farmasi, dll. untuk memastikan kemurnian cairan dan kualitas produk.
2. Pemurnian gas: Cincin Pemusatan Filter Halus juga banyak digunakan dalam proses pemurnian gas. Hal ini dapat menghilangkan partikel, partikel, debu dan polutan lainnya dari gas, memastikan pemurnian dan kemurnian gas. Cincin terpusat dengan filter halus dapat digunakan dalam analisis gas, penelitian laboratorium, penyaringan udara, dll.
3. Penelitian laboratorium: Di lingkungan laboratorium, Cincin Pemusatan dapat digunakan untuk pemurnian sampel dan menyediakan kondisi eksperimental murni. Ini biasanya digunakan di laboratorium di berbagai bidang seperti kimia, biologi, ilmu hayati, dan ilmu material untuk menghilangkan partikel, partikel, dan kontaminan dari sampel eksperimental.
4. Manufaktur semikonduktor: Dalam industri semikonduktor dan elektronik, cairan dan gas dengan kemurnian tinggi sangat penting untuk proses manufaktur. Cincin Pemusatan Filter Halus digunakan untuk menghilangkan partikel kecil dan kotoran untuk memastikan kemurnian tinggi selama pembuatan semikonduktor guna meningkatkan kualitas dan kinerja produk.
5. Industri kimia: Dalam proses kimia, kemurnian cairan sangat penting untuk kualitas produk dan efisiensi produksi. Centering Ring banyak digunakan dalam proses penyaringan dan pemurnian cairan di industri kimia untuk menghilangkan partikel padat, padatan tersuspensi, dan kotoran.
Informasi properti fisik bahan karet cincin pemusatan PTFE
| Properti fisik | Peringkat (Metrik) | Peringkat (Kekaisaran) | Metode Tes |
| Berat jenis | 107*203 | 2,18 gram/cc | MAKAN 53 479 |
| Penyerapan air jenuh | <= 0.050 % | <= 0.050 % | MAKAN 53 495 |
| Peralatan mekanis | Peringkat (metrik) | Peringkat (kekaisaran) | Metode tes |
| Daya tarik | 25.0 MPa | 3630 psi | MAKAN 53 455 |
| Modulus tarik | 0.700 IPK | 102ksi | MAKAN 53 457 |
| Koefisien gesekan dinamis | 0.080 - 0.10 | 0.080 - 0.10 | Terhadap baja, p=0.05 N/mm², v=0.6 m/s, dikeraskan dan digerinda |
| Properti Listrik | Peringkat (Metrik) | Peringkat (Imperial) | Metode tes |
| Resistivitas volume | 1.00e+18 ohm-cm | 1.00e+18 ohm-cm | DIN 53 482, VDE 0303, Bagian 3 |
| Konstanta dielektrik | 2.1 @Frequency 1.00e+6 Hz |
2.1 @Frequency 1.00e+6 Hz |
DIN 53 483, IEC-250 |
| Kinerja Termal | Peringkat (Metrik) | Peringkat (Kekaisaran) | Metode Tes |
| Koefisien ekspansi termal linier | 200 µm/m- derajat | 111 µin/in- derajat F | |
| Konduktivitas termal | 0.250 W/m-K | 1,74 BTU-in/jam-ft²- derajat F | |
| Suhu leleh | 327 derajat | 621 derajat F | MAKAN 53 736 |
| Suhu pengoperasian maksimum, Udara | 260 derajat | 500 derajat F | Penggunaan terus menerus |
